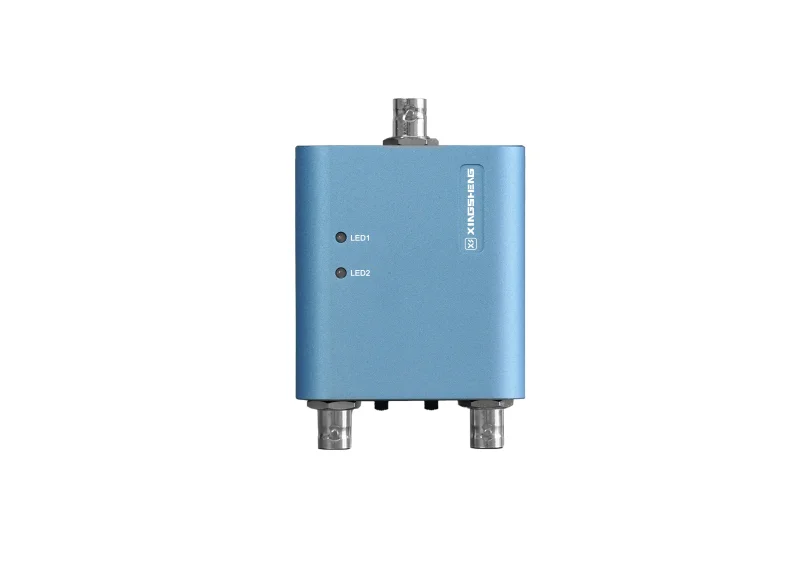

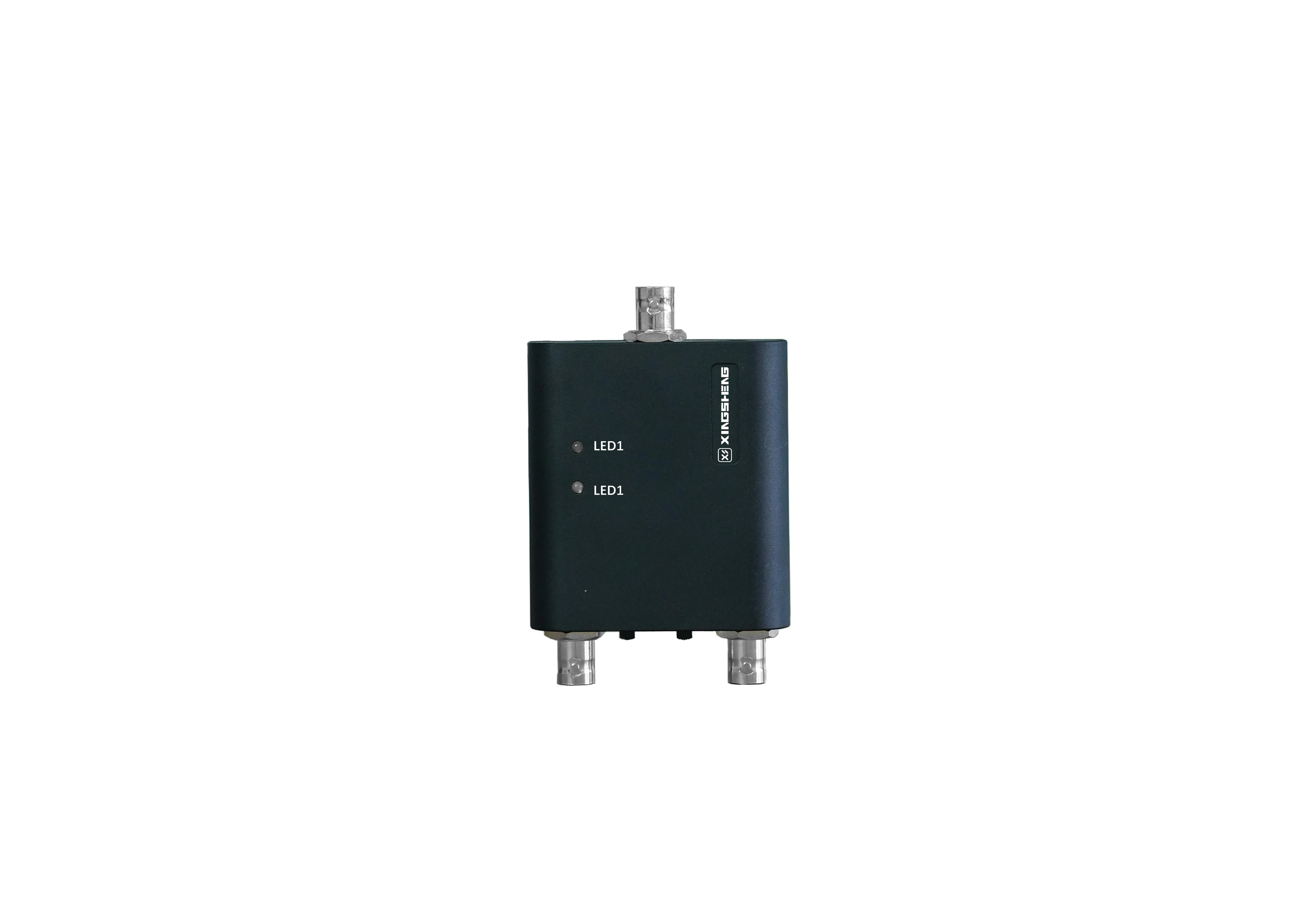

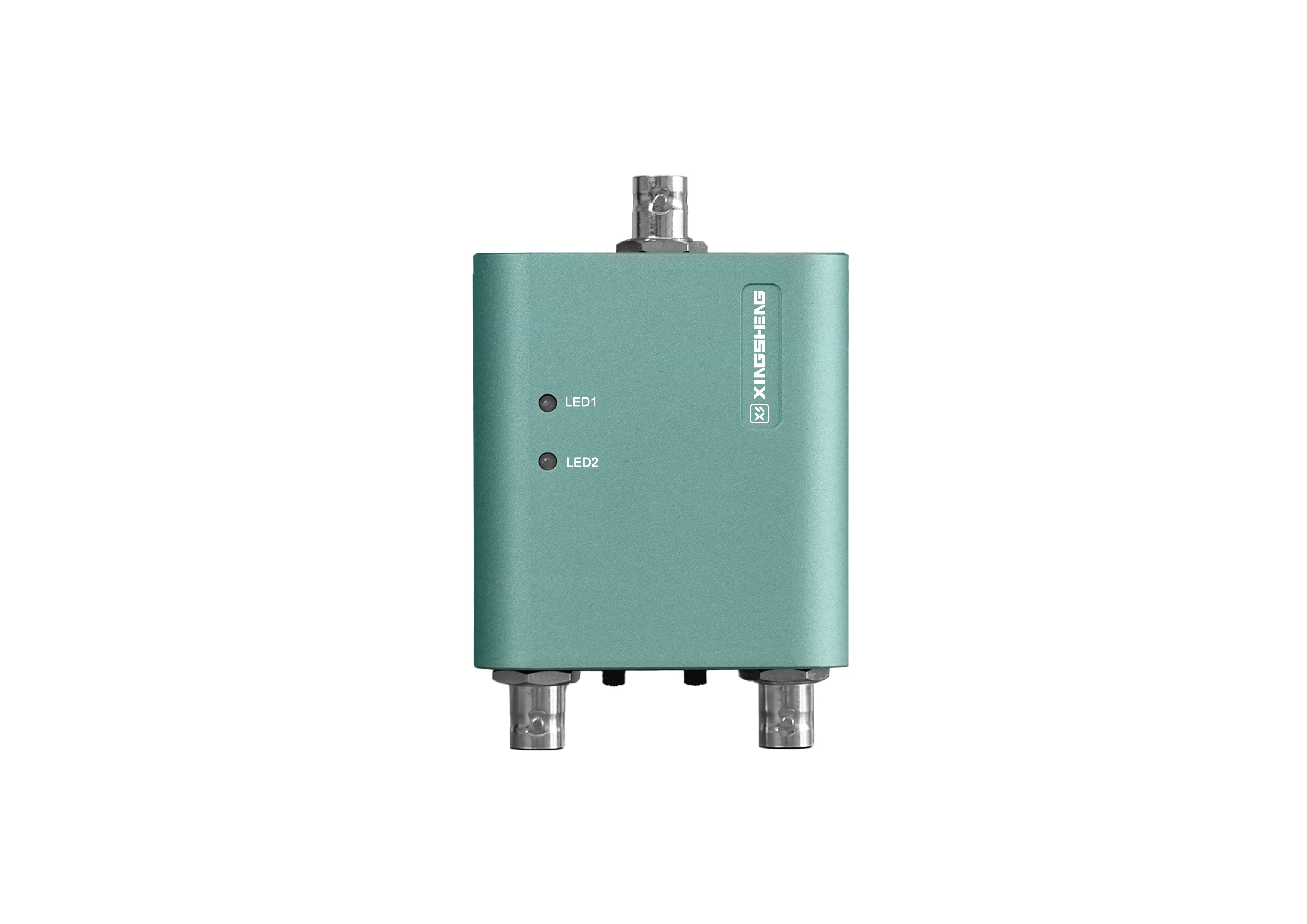

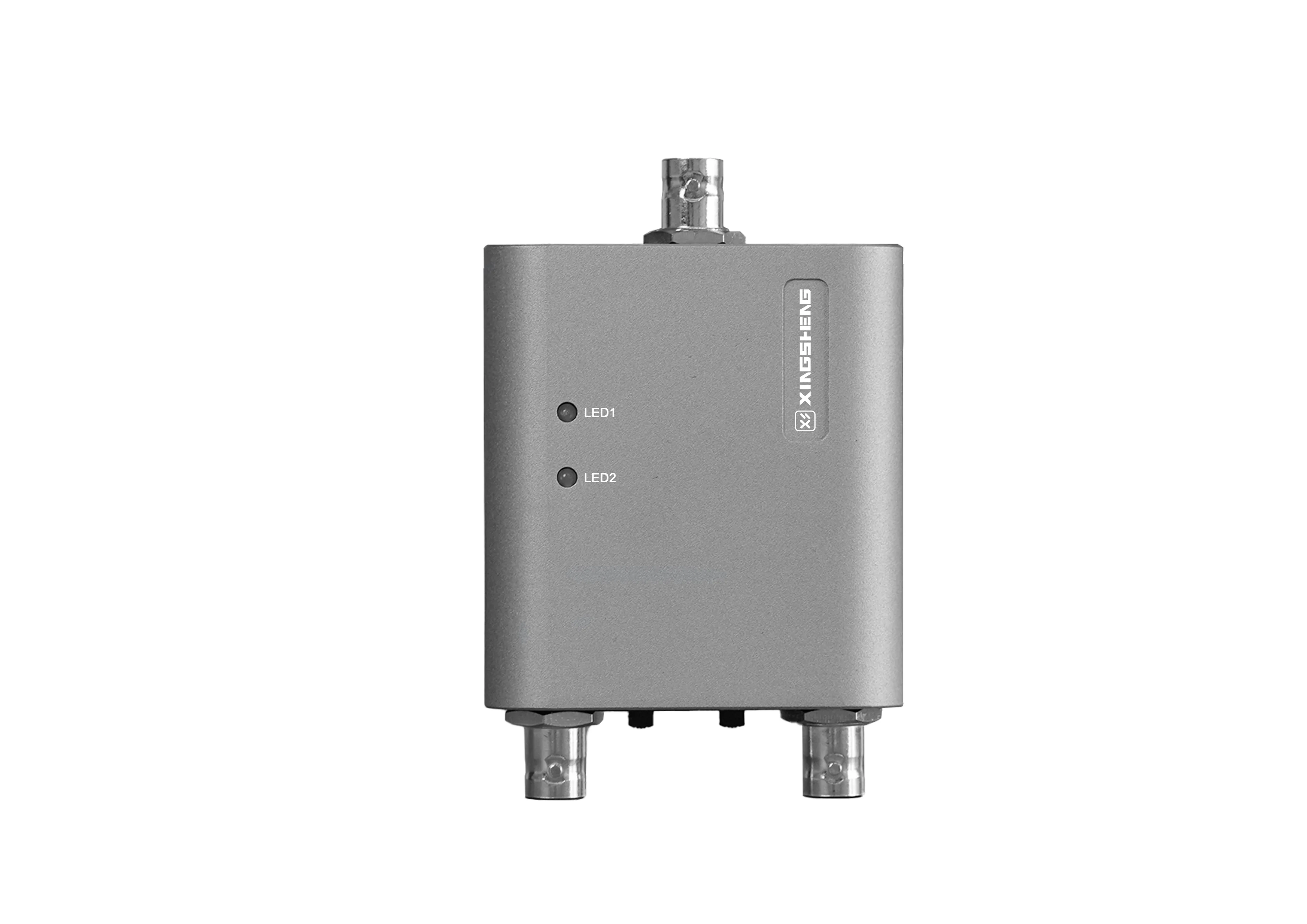

LED1接收發射切換開關
LED2分路合路切換開關


LED1綠的LED2紅，接收分路模式：頂部輸入接天線端輸入，下面兩個接主機端輸出。

LED1綠LED2綠，接收合路模式：上面接天線端，右下接天線端，左下接主機端

分路發射模式：LED1紅LED2綠的時候，頂部和右下接天線，左下接監聽主機
合路發射模式：下面兩個監聽主機，頂部接天線

衰減模式：右下輸入信號，另外兩個（頂部和左下）輸出，衰減10DB

技術參數

主機適用頻率:450-970MHZ輸入/輸出阻抗:50Ω通道:2路輸出
顯示方式:LED
接口:BNC
增益+6dB
3階互調截取點:+38dBm(典型)增益:平坦度:+1dB輸入電源:DC12V/1A

天線翼適用頻率:U段460-970MHz接口:B型母座
輸出阻抗:50Ω(SWR<=1:1.5)增益(最大):3dB(典型)輻射最強角度:0-180增益平坦度:+1dB"
